灰阶测试卡ISO14524

品牌: Imatest/sineimage

型号: ISO14524

20阶灰度测试卡

产品描述：灰阶测试卡ISO14524-摄像头对比度测试卡-测试成像系统的信噪比和OECF，具有12个灰度等级，密度范围从0.10 到 2.30。

广州保来发提供用于测试成像系统图像质量的测试图卡/Chart,如清晰度/MTF/动态范围/色彩还原/灰阶/畸变/FOV等等,满足各类标准要求,可定制不同材质尺寸。

ISO 14524测试卡产品特点：

① 此卡符合国际标准ISO 14524:摄影-电子静态图片相机-测量光电转换功能（OECF）。用于测试成像系统的信噪比和OECF；

② 12个灰度等级，密度为0.1、0.2、0.31、0.43、0.56、0.7、0.87、1.05、1.27、1.53、1.86和2.30

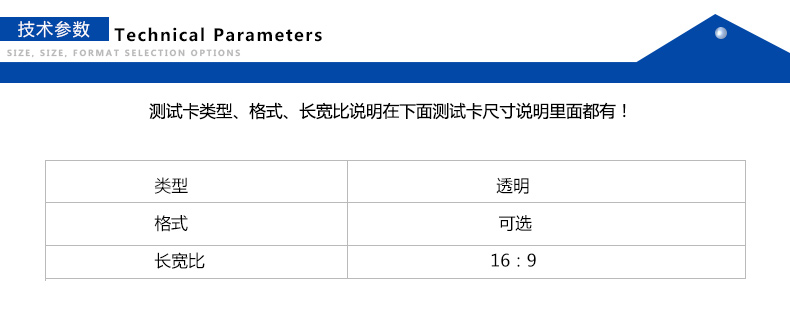

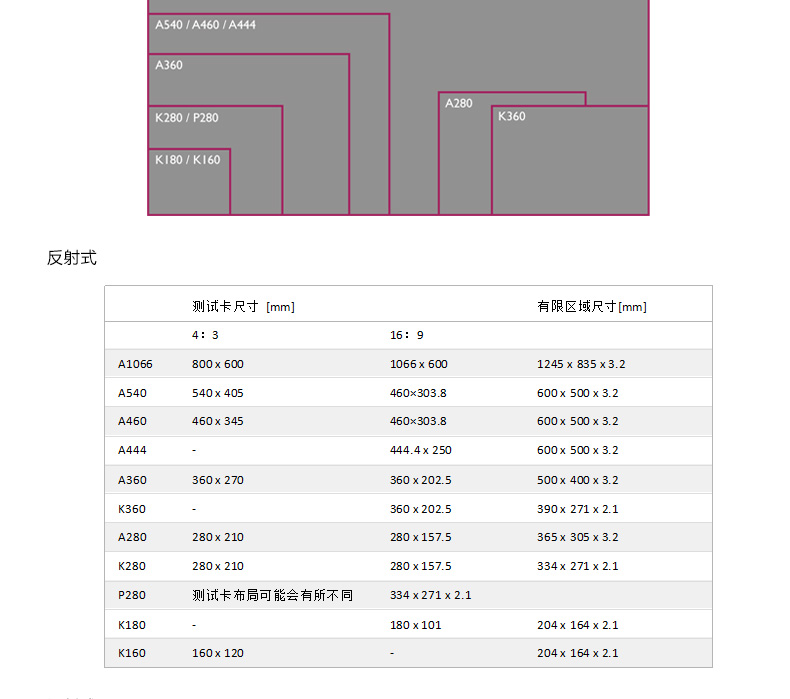

③ 有反射式和透射式可供选择。

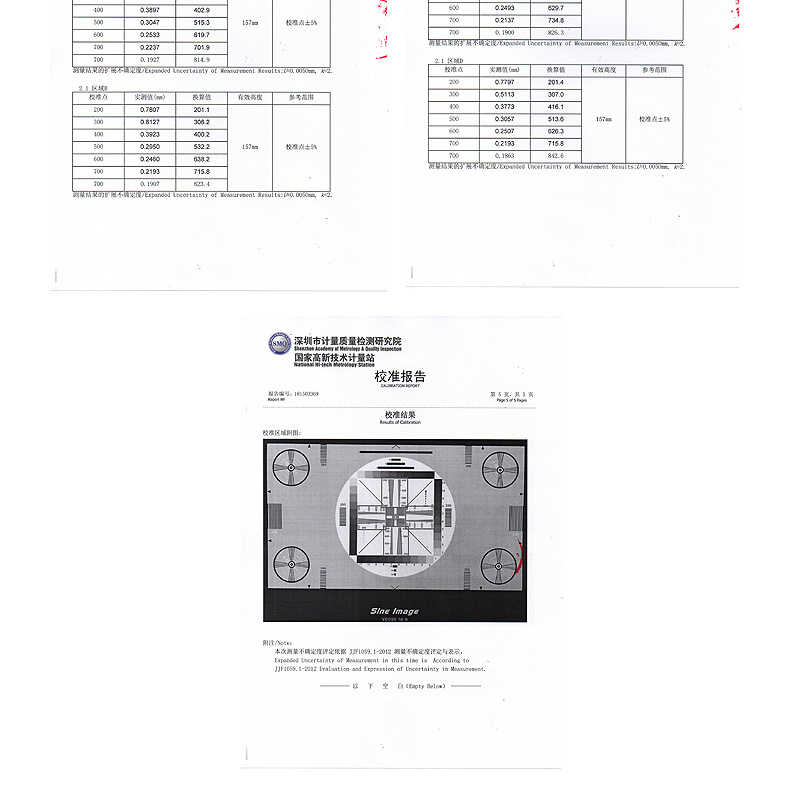

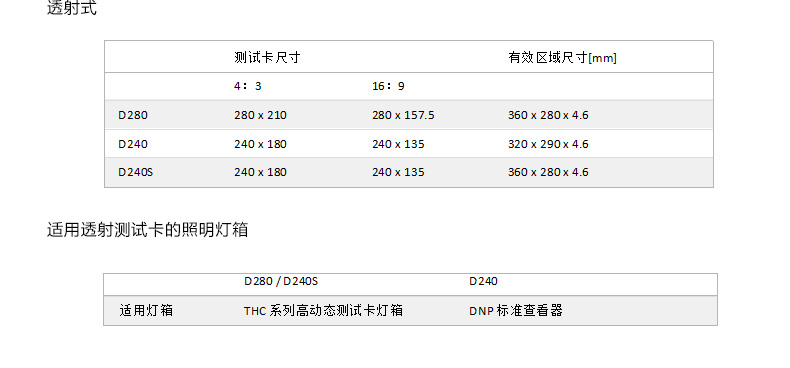

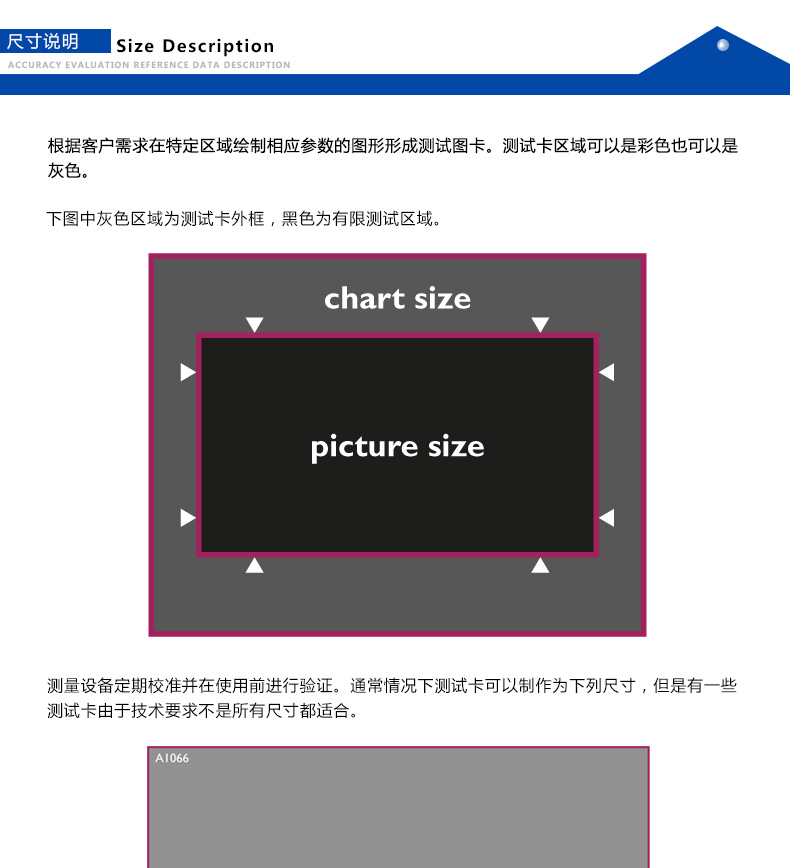

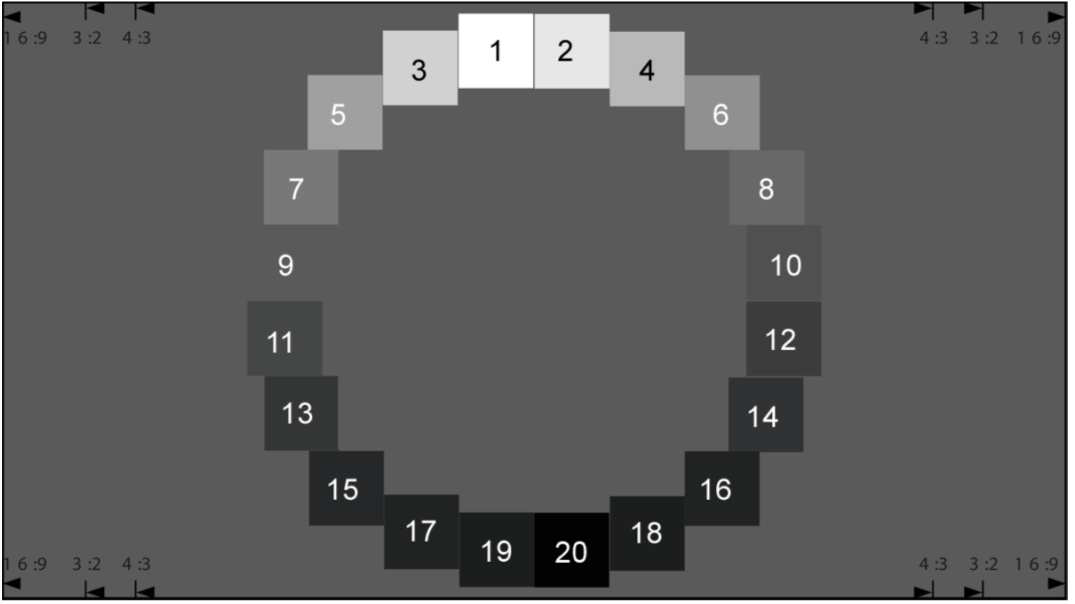

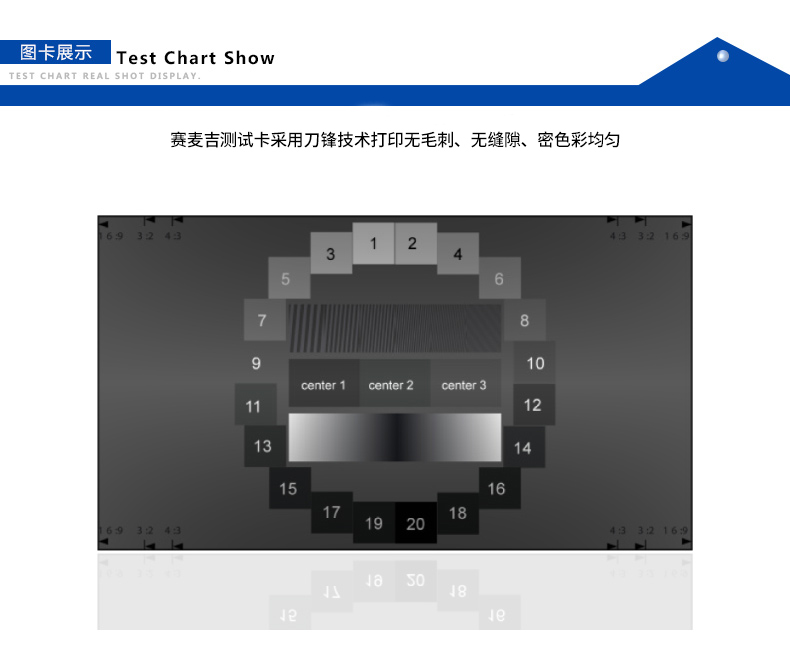

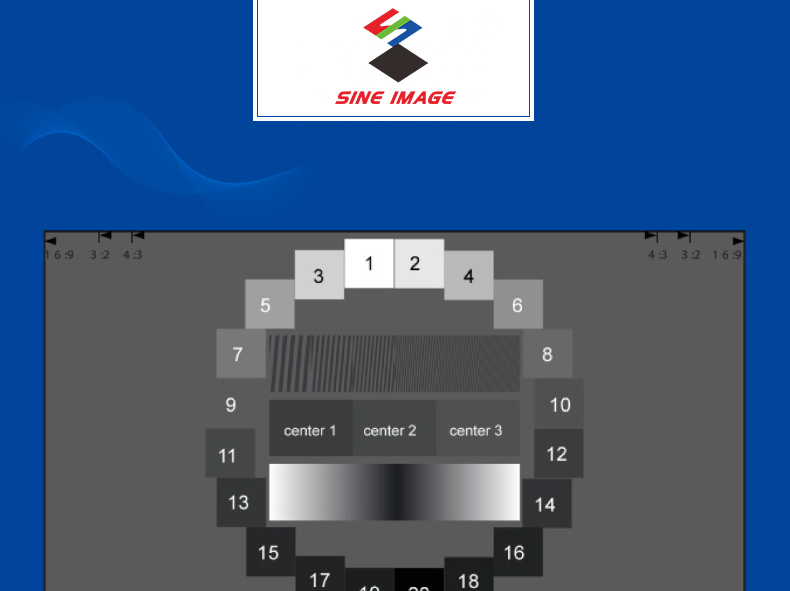

旧版OECF测试卡包含循环顺序中的12或20个灰色色块，以及测试卡中心的三个不同图案。新版 OECF测试卡去掉了中心图案避免了有时发生散射。。此测试卡还提供TE264X（仅D280格式），其中20个灰色补丁不像测试卡的标准版本中那样被光栅化，而是在非常精细的胶片上。对比度10.000：1，100.000：1,1.000.000：1

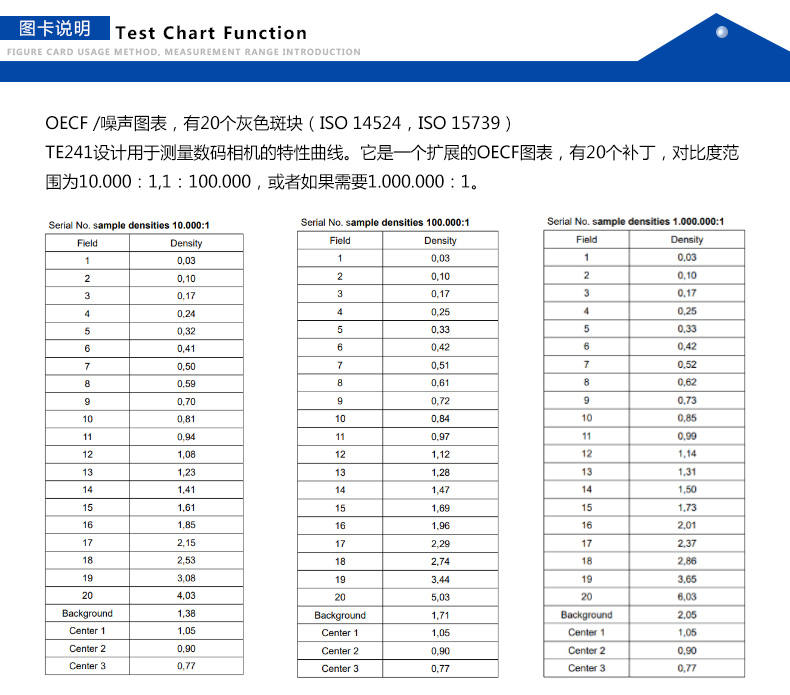

Step	10.000:1	100.000:1	1.000.000:1
	参考密度	参考密度	参考密度
1	0.03	0.03	0.03
2	0.10	0.10	0.10
3	0.17	0.17	0.17
4	0.24	0.25	0.25
5	0.32	0.33	0.33
6	0.41	0.42	0.42
7	0.50	0.51	0.52
8	0.59	0.61	0.62
9	0.70	0.72	0.73
10	0.81	0.84	0.85
11	0.94	0.97	0.99
12	1.08	1.12	1.14
13	1.23	1.28	1.31
14	1.41	1.47	1.50
15	1.61	1.69	1.73
16	1.85	1.96	2.01
17	2.15	2.29	2.37
18	2.53	2.74	2.86
19	3.08	3.44	3.65
20	4.03	5.03	6.03
Background	1.38	1.71	2.05


OECF测量

OECF光电转换功能（在ISO 14524中描述）是数字相机的最重要的特性之一。它描述了相机如何将物体的亮度值或传感器平面上的照度值变换成数字图像中的数字代码值。

OECF通常从灰度级测量。根据摄像机的类型，使用不同版本的测试卡。 TE264 D的规格来源于ISO 14524.它是一个具有圆形排列的灰度级的测试卡。这些可能受到透镜和相机相关阴影的影响，但是由于大多数光学系统是旋转对称的，所以它们将落在所有色块的相同阴影上。

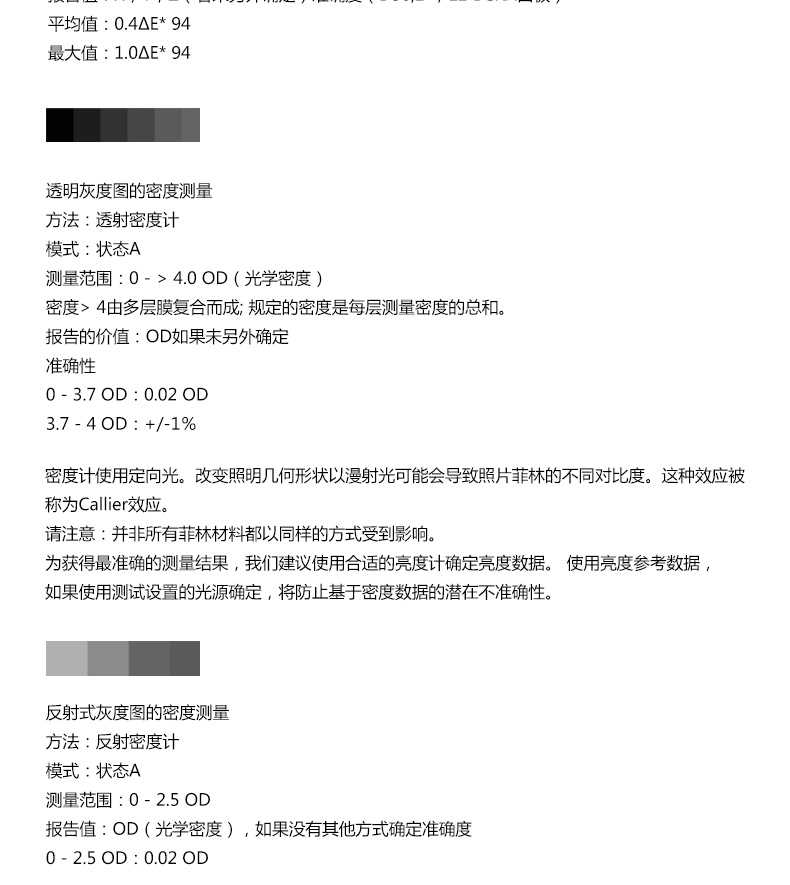

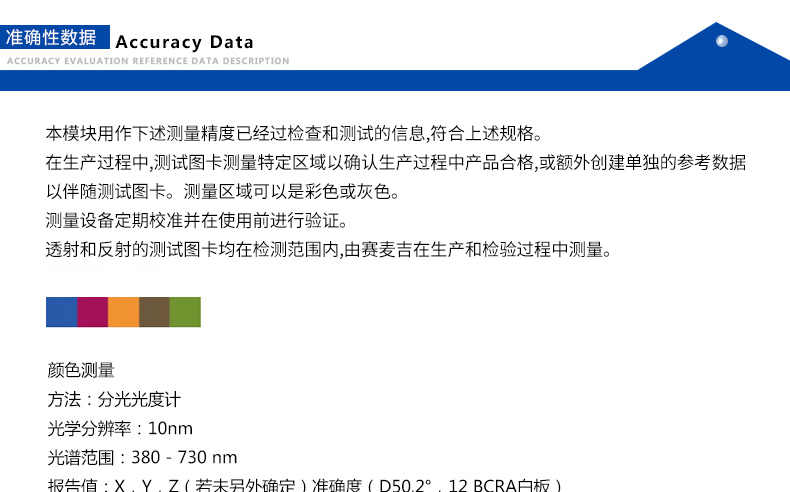

ISO 14524描述了如何计算制造图表的密度。这些值取决于图表的所需动态范围。为了测量摄像机，图表的对比度应超过被测摄像机的动态范围。这就是为什么当今目标的典型对比度范围为10.000：1，有时甚至大于1.000.000：1的原因。虽然仍然有12个灰阶和更少可用的图表，我们建议至少使用20个补丁的TE264有足够的支持点用于计算。 TE264的标准版本使用屏蔽来形成灰度级。这可能导致可以解决筛选的高分辨率相机的图像中的噪声水平或伪像增加。为了避免这个问题，图表应该适合有限的图像高度和/或相机可以与标准中定义的过程相比稍微散焦。 TE264X可以使用连续色调膜，因此不会出现这个问题。

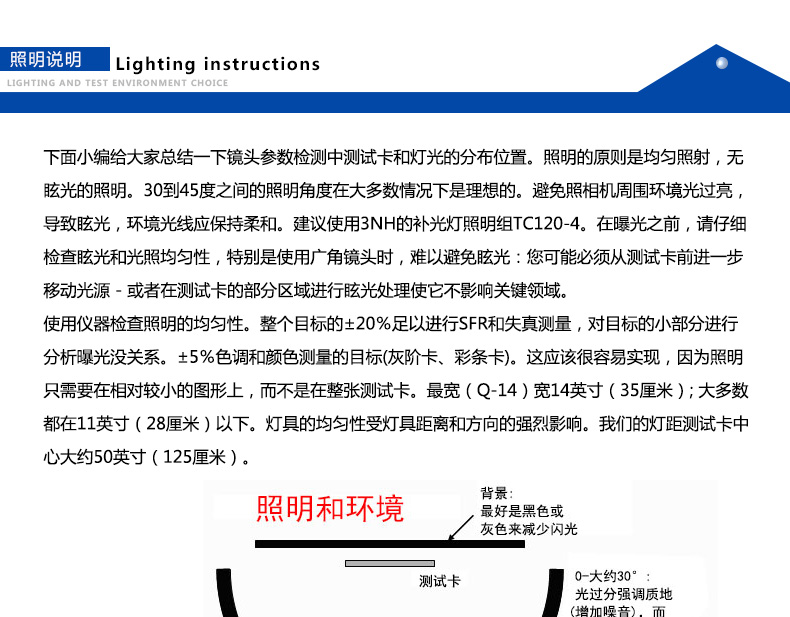

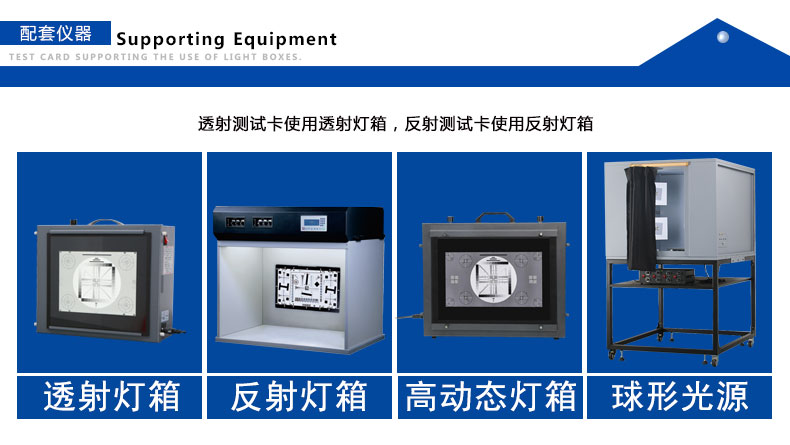

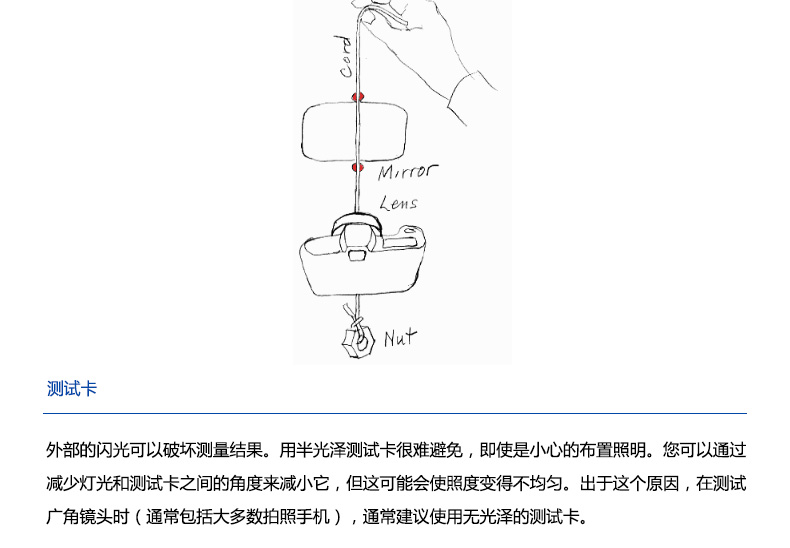

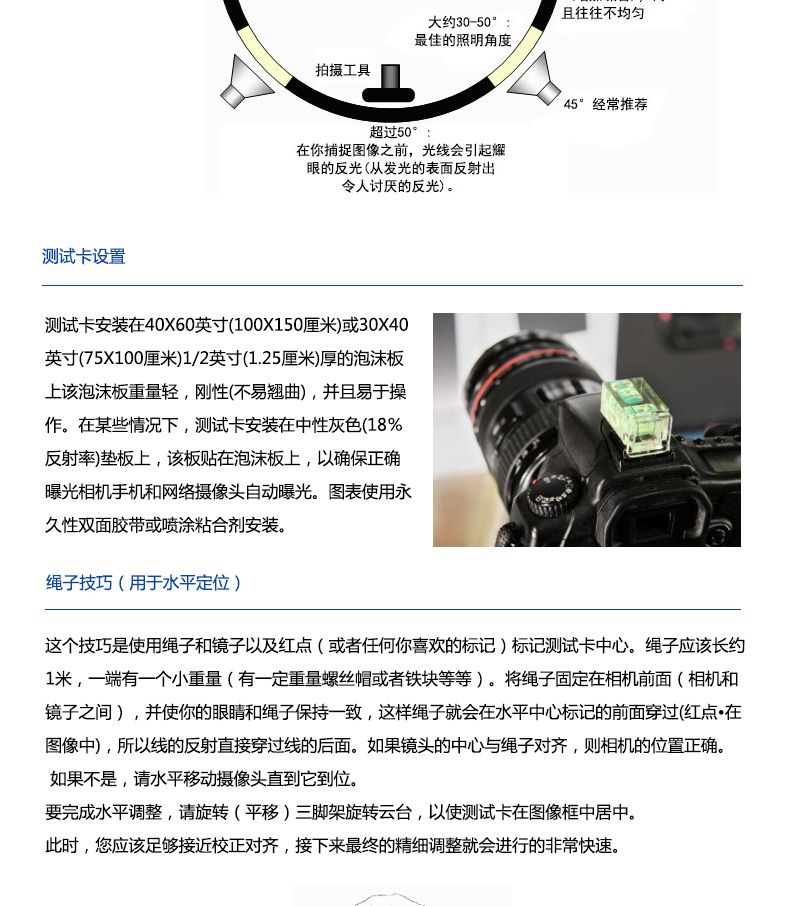

像LE6或LE7的积分球为OECF目标的照明提供了最佳的均匀性。虽然目标通常具有密度水平，积分球具有内置的照度计，我们建议结合使用亮度计与图表，因为从密度和照度转换为亮度需要一个校准因子。低成本但精确的设备是Gossen Mavo监视器。




注意：不要使用电子照度计进行测量！这些设备受杂散光的影响，并不能提供准确的值！

灰阶的测量值可用于为iQ-Analyzer中的评估创建特定的参考文件。要输入值，请使用OECF模块的高级设置中的“亮度和密度数据”按钮。

从单个灰度目标拍摄的图像可用于回答所有以下问题：



•在所有色调细节（动态范围）中，相机可以捕获的场景中的最大对比度是多少？

•白平衡o.k.？

•相机是否使用图像中的所有可能的数字值？

•是否对捕获的线性图像应用伽玛或色调校正？

•不同灰度级的信噪比是多少？

•相机的ISO感光度是多少？
