色度仪测量树脂加德纳色度

一、测试原理与适用性

加德纳色度（Gardner Color Scale）是衡量树脂等透明液体颜色深度的关键指标，其数值范围为1（浅黄色）至18（深棕褐色）。

图1  加德纳标准液

二、GB/T 22295-2008透明液体颜色测定方法(加德纳色度)

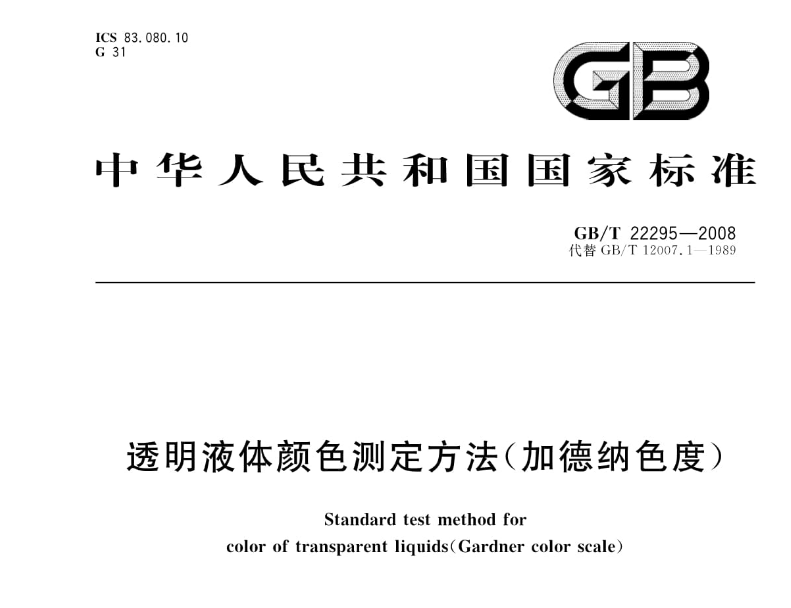

图1  加德纳色度标准GB/T 22295-2008透明液体颜色测定方法

根据GB/T 22295-2008《透明液体颜色测定方法（加德纳色度）》的要求，测量树脂小颗粒的加德纳色度需通过溶解或熔融处理将其转化为透明液体后进行测定。

一、样品前处理

溶解或熔融树脂颗粒

若树脂为固体颗粒，需选择合适的溶剂（如丙酮、甲苯等）溶解，形成透明溶液。溶解过程需确保完全溶解且无浑浊，必要时通过过滤（如0.45μm滤膜）去除未溶解颗粒。

若树脂需加热熔融（如热塑性树脂），应控制温度避免热分解导致颜色变化。熔融后需迅速冷却至室温，形成透明液体。

浑浊处理

若溶液或熔融液存在浑浊，需按标准要求过滤至透明，避免因散射光干扰影响色度测定。

二、测量仪器与条件

仪器选择

目视比色法：使用配备玻璃标准色管（18个色号）的比色计，需符合以下条件：

光源：CIE标准光源C（模拟日光）；

观察角度：约2°；

环境：黑暗背景，避免杂散光干扰。

光电式色度仪：推荐透射分光测色仪（如保来发TS4020、HunterLab系列），可量化色度值并提高精度。仪器需校准为加德纳色度模式，支持CIE光源C和2°标准观察者条件。

校准要求

玻璃标准色管需定期用分光光度计校准，测量其透射光谱并计算色度坐标（x, y）和三刺激值（Y），确保符合表1中的色度规格。

光电式仪器需通过标准色液或玻璃标准进行示值误差校准，误差不超过±0.5。

三、操作步骤

装样与比色

将透明液体样品注入内径10.65mm、长度114mm的洁净玻璃试管，液面高度与标准管一致。

在比色计中，将样品管与标准色管并排观察，调整至视野内颜色亮度与饱和度最接近的色号。若颜色介于两色号之间，可记录为“5+”或“6-”等形式。

光电仪器测量

使用透射模式，将样品置于专用比色皿中，仪器自动输出加德纳色度值。需确保样品杯材质符合标准（如HunterLab专用杯），避免光路干扰。

四、是否需要加热？

溶解过程：若树脂需溶剂溶解且常温下无法完全溶解，可适当加热（如水浴加热），但需控制温度避免溶剂挥发或树脂降解。

熔融过程：热塑性树脂需加热至熔点以上，但需验证加热对颜色的影响（如通过空白对照实验）。

关键原则：无论是否加热，最终样品必须为透明液体且无浑浊，否则需重新处理或过滤。

五、结果表示与注意事项

结果记录

以最接近的加德纳色号（1~18）表示，并备注色相差异（如偏红、偏黄）。

若使用光电仪器，可附加小数点后一位以提升精度。

质量控制

重复性要求：光电式仪器测量重复性应≤0.2。

实验室间比对：参考ASTM D1544的精密度数据，重复性偏差≤0.5，再现性≤1.3。

六、仪器推荐与标准支持

广州保来发TS4010透射分光测色仪：专为液体色度设计，分辨率达0.01，支持加德纳色度快速测定。

保来发仪器色度仪：基于HunterLab颜色空间，适用于树脂溶液的高精度测量，符合ASTM D6166标准。

七、分光测色仪精准测量

广州保来发仪器，测色领域领航者。TS4020台式色度测定仪/计是专门设计用来测量液体透过率、吸光度、浓度、色度等参数的高性能分光仪。

  TS4020台式色度测定仪/计可以精准测量加德纳标准液的色度值。

图4 TS4020台式色度测定仪/计

下面介绍实际如何用TS4020来测量加德纳标准液的颜色。

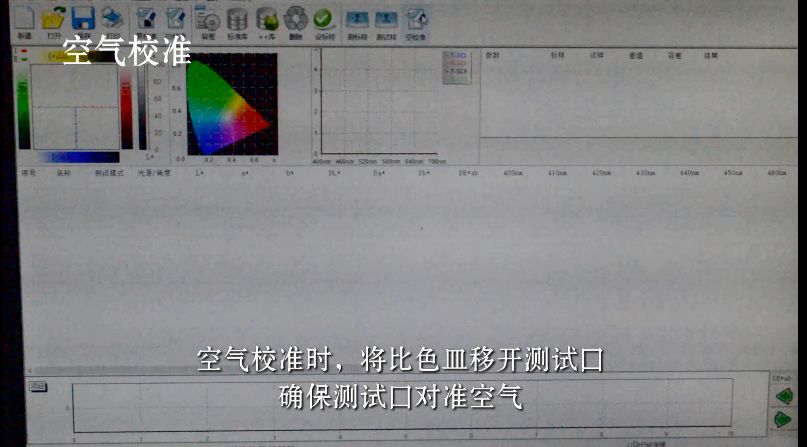

步骤一：安装仪器并进行黑白校准及空气校准

图5  黑白校准

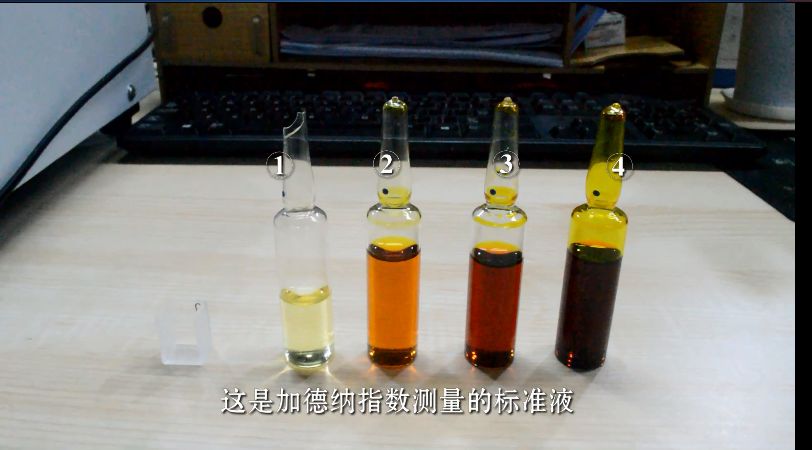

步骤二：准备测试样品

  图6  测试样品

步骤三：对第一组样品进行测量。将1号标准液倒入比色皿，放入测试口并合上上盖，点击“测试样”进行测量。

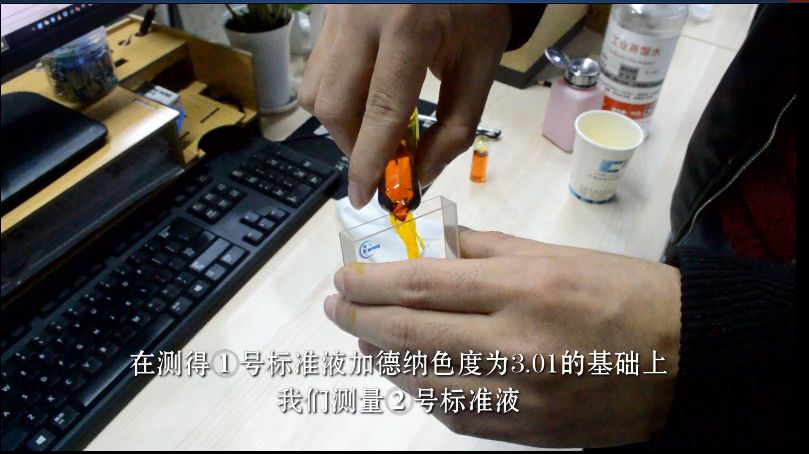

图7  标样测试

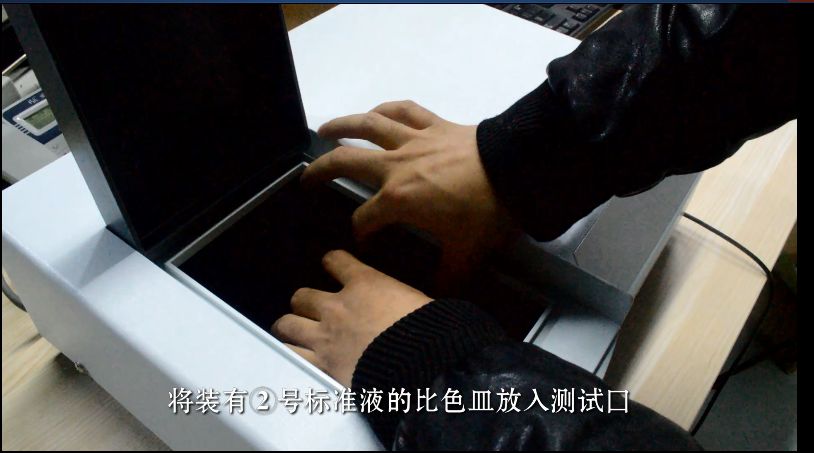

图8  将比色皿放入测试口

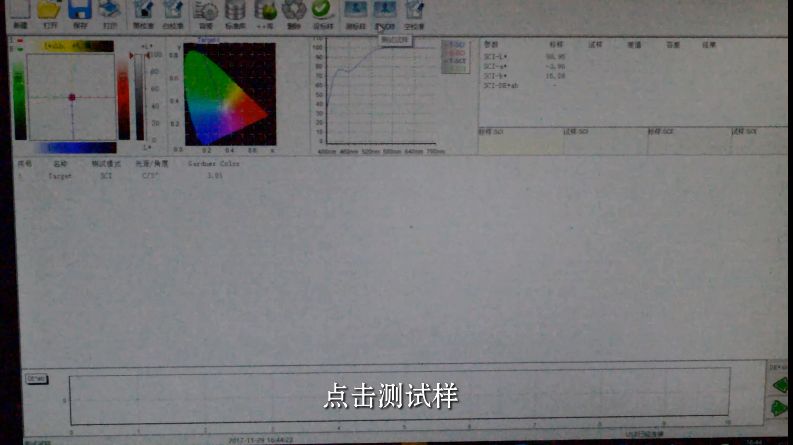

图9  点击测试样

步骤四：同样的步骤，对全部样品进行测试，得出所有参数值。

      图10  测试出所有样品的色度值

        简单四个步骤，我们就测出标准液的色度值，通过与《GB/T 22295-2008透明液体颜色测定方法（加德纳色度）》所规定标准色度值比较，会发现数据完全符合标准。

       TS4020台式色度测定仪/计将18个加德纳标准液参数存储到仪器中，可以轻松完成比色任务，解决人眼测色的局限性。
