深度解析交通路标βxy色空间测量技术

本文将带您深入读懂交通路标测试的核心逻辑，并解析如何利用专业仪器（如广州保来发仪器YS4580/YS4560系列）实现合规性判定。

一、为什么传统的Lab值不够用？读懂βxy色空间

1. 色品坐标（x, y）：决定颜色的“品质”与“色调”。

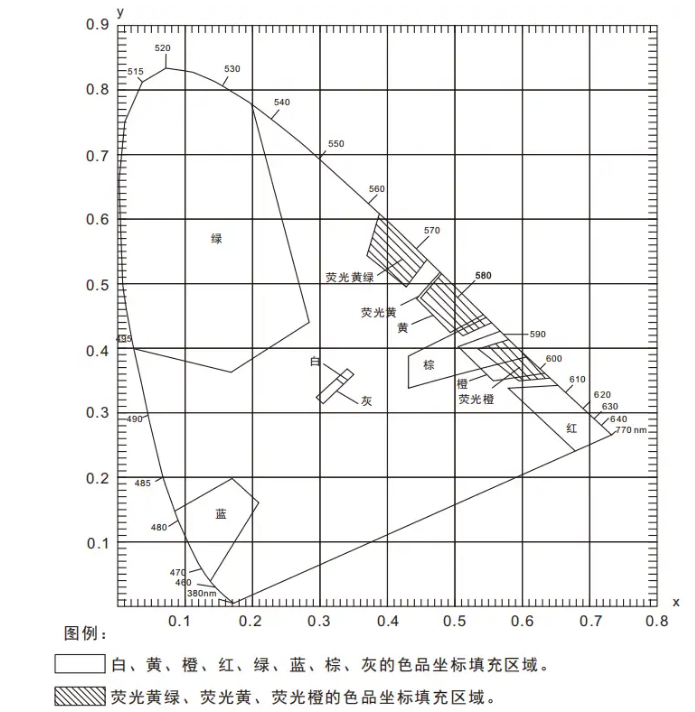

• 在CIE 1931色度图中，国家标准（如GB 2893、GB/T 18833）为红、黄、蓝、绿、白等每种颜色划定了一个封闭的多边形区域。

• 只有当测量出的(x, y)坐标点落在这个多边形内部，该颜色才被判定为“色度合格”。普通的ΔE值无法判断点是否在多边形内。

2. 亮度因数（β, Luminance Factor）：决定颜色的“明暗”与“可视性”。

• 这是衡量材料反射光线能力的关键指标。例如，根据标准，高强级反光膜的红色亮度因数通常要求 $\beta \ge 0.07$β≥0.07 ，而黄色则要求更高（如 $\beta \ge 0.27$β≥0.27 或更高，视具体等级而定）。

• 如果亮度因数过低，标志在白天会显得灰暗，夜间反光效果也会大打折扣。

结论：只有当色品坐标（x, y）和亮度因数（β）两个指标同时满足标准规定的多边形区域及数值要求时，交通路标产品才能被判为“合格”。

二、标准解读：合规性的“红线”

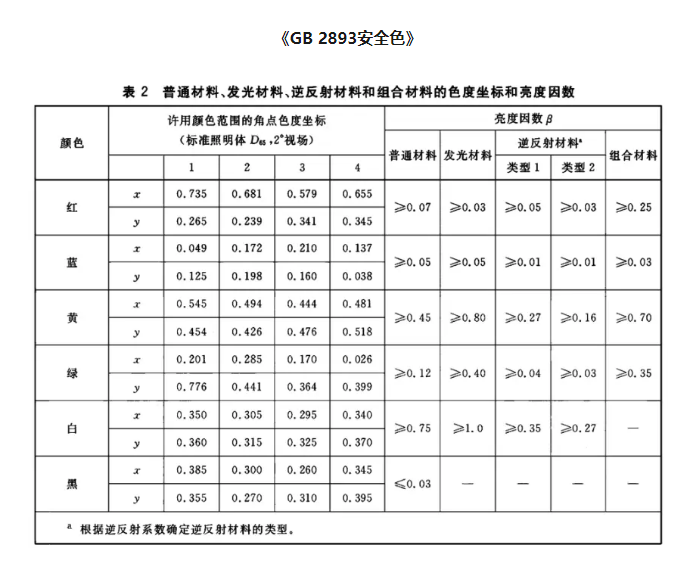

• GB 2893《安全色》（注：新标GB 2894-2025已整合部分安全色使用要求）：规定了红、蓝、黄、绿四种安全色的色度范围及亮度因数要求。它明确了不同颜色传递的特定信息（如红色禁止、黄色警告、蓝色指令、绿色提示）。

•

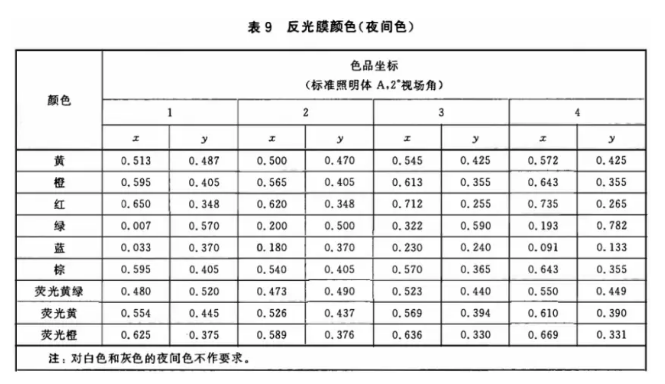

• GB/T 18833《道路交通反光膜》：针对反光膜材料，详细规定了昼间色（色品坐标+亮度因数）和夜间色（逆反射系数）的技术要求。该标准将反光膜分为Ⅰ类至Ⅶ类等不同等级，每一类对 $\beta$β 值和(x,y)坐标的要求均有细微差别。

•

•


三、实战教程：如何使用专用色差仪进行一键判定

第一步：系统设置，调用国标模板

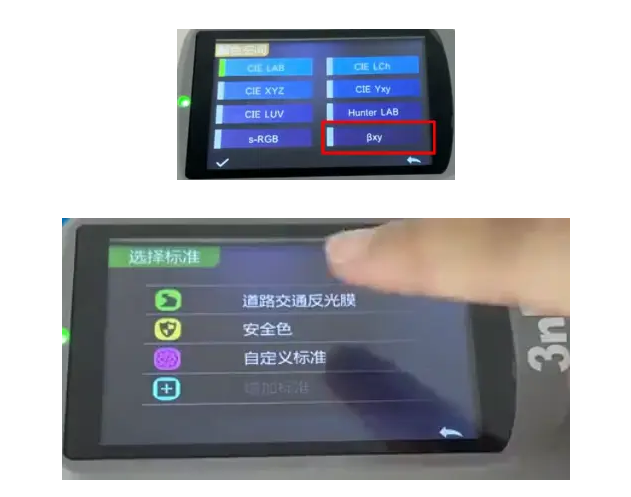

• 选择颜色空间：切换至βxy模式（部分界面显示为Yxy，其中Y即对应亮度因数β）。

• 加载标准：在仪器的“交通路标”或“安全色”应用模块中，直接选择对应的标准号（如GB/T 18833-2012）及反光膜等级（如Ⅳ类高强级）。

• 优势：仪器已预置了标准中规定的红、黄、蓝、绿、白等颜色的多边形顶点坐标及亮度下限，无需人工输入。

•


第二步：规范测量，紧贴样品

• 校准：开机后先进行黑白板校准，确保光学系统基准准确。

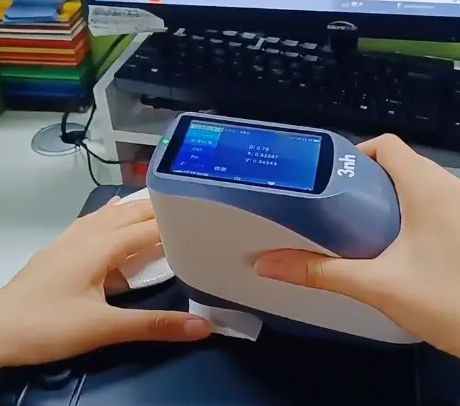

• 定位：将测量口径（YS4580提供Φ20mm大口径，适合不均匀样品；YS4560提供Φ8mm/Φ4mm，适合细小标线）紧贴被测路标或反光膜表面。

• 避光：确保测量环境无强烈杂散光干扰，按下测量键。

•


第三步：智能判定，结果直观

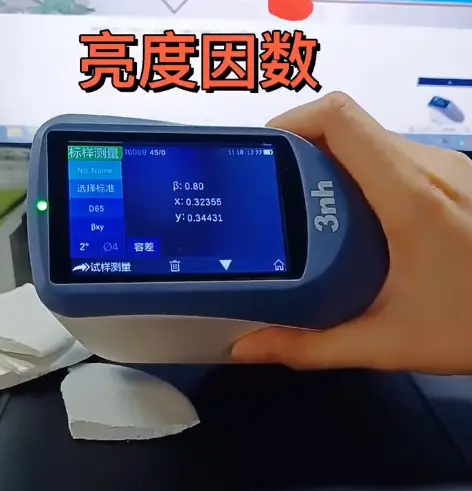

• 实测数据：亮度因数 $\beta$β （例如 0.80），色品坐标 $x$x （例如 0.3236）， $y$y （例如 0.3443）。

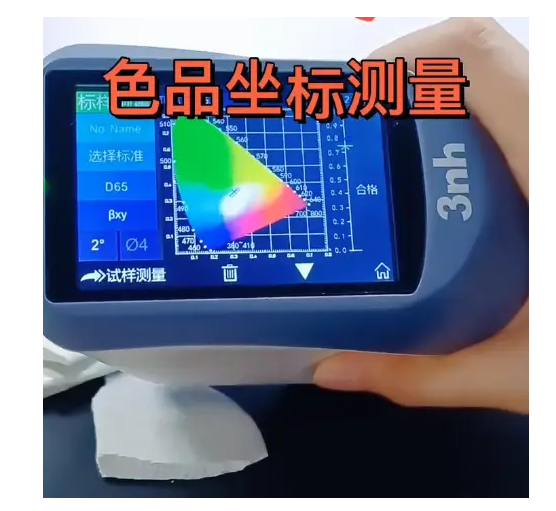

• 图形化展示：屏幕上会呈现一个CIE色度图，清晰画出标准规定的多边形框，并将实测点标记在图中。

• 最终结论：

• 若点在框内且 $\beta$β 值达标 $\to$→ 显示 “合格 (Pass)”（通常伴随绿色提示）。

• 若点在框外或 $\beta$β 值不足 $\to$→ 显示 “不合格 (Fail)”（通常伴随红色警示），并提示偏离方向。

案例演示：
某次测量中，仪器显示 $\beta =0.80$β=0.80 ， $x=0.32356$， $y=0.34431$y=0.34431 。系统自动比对GB/T 18833中白色区域的参数，发现该点完美落在多边形中心区域，且亮度远超最低限值，直接判定为合格。

四、选型指南：为什么交通检测需要专用仪器？

面对复杂的路况样品（如带有纹理的反光膜、磨损的旧标线、颗粒状的涂料），通用型色差仪往往力不从心。专业的交通路标测色仪（如YS4580/YS4560）具备以下核心价值：

1. 内置标准库，告别查表：
   内置GB 2893、GB/T 18833等主流标准，支持手动自定义多边形容差。用户无需记忆复杂的坐标范围，仪器自动完成几何判定。
2. 大口径与平均测量，应对不均匀样品：
   交通标线往往存在磨损、污渍或颗粒不均。YS4580配备Φ20mm大口径及多次测量平均功能，能有效消除局部瑕疵带来的误差，反映整体颜色水平，数据更具代表性。
3. 45/0几何光学结构，符合国标测试条件：
   严格遵循CIE及国标推荐的45°/0°（45度环形照明，0度接收）几何条件，确保测量数据与实验室仲裁结果一致，避免因为光学结构不同导致的“数据打架”。
4. 高稳定性与溯源性：
   采用凹面光栅分光和双阵列CMOS传感器，波长精度高达±0.5nm，确保长期使用的数据稳定性，满足质检机构及生产厂家的溯源需求。
